电解质闪蒸干燥机XSG-20

1、物料特性：

1.1、干燥物料的名称：电解质

1.2、粒径：200目≥80%   400目≥50%

1.3、堆积密度：2.4t/m3

1.4、干燥物料腐蚀性：含氟 有腐蚀

1.5、干燥前含水：15～20%（以17%计），终水：≤0.3%

1.6、干品量:3000 kg/h

2、能源参数：

蒸汽：0.5-0.8Mpa  电：380V 50Hz

3、电解质闪蒸干燥机工艺介绍

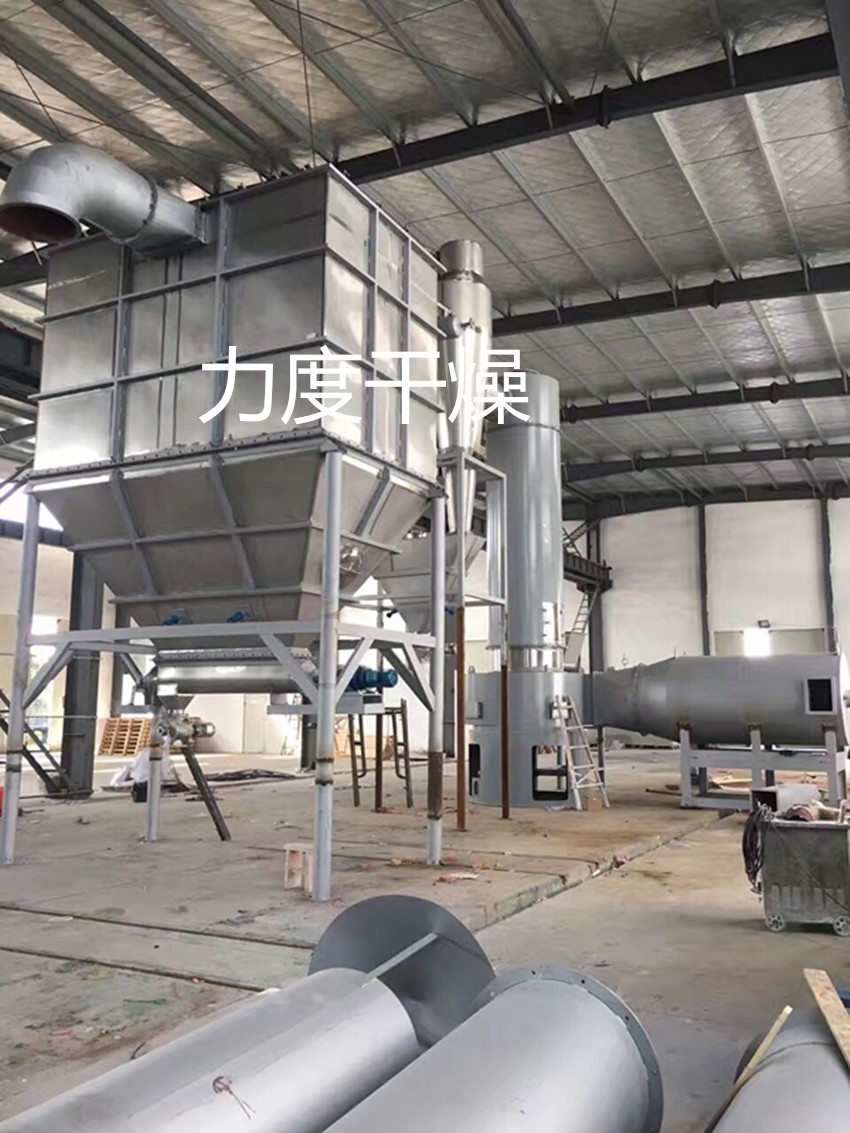

1.1物料运入到干燥系统的原料槽内，经过加料系统进入闪蒸系统与热风炉热风混合经物料干燥脱水，脱水后的物料与烟气一起进入到布袋系统，收尘后，废气经风机排出，干燥收集的物料经螺旋收集、压缩、包装。整个过程实现自动化控制。

1.2连续工作制度，年作业天数 330 天

1.3干燥方式：蒸汽+电辅助

电解质闪蒸干燥机XSG-20技术规范及要求

1.1干燥机与布袋收尘、包装系统安装在厂房内，引风机配置在室外。

1.2所有需要操作或维修的部件将位于安全区域。设备布置在地面，钢结构平台的条件下有足够的空间和通道进行干燥系统的巡视和维修；

1.3设计通道时将留有足够的空间；所有的设备将考虑足够的维修孔和检查孔。旋转部件将采用防护罩以避免任何事故发生。同时将提供危险警示牌；

1.4干燥系统正常运转过程，干燥、收尘、热风炉、转运、挤压、包装等，应具备物料量变化、自动调节温度功能，并实现远程控制和就地操作功能。

3. 1闪蒸干燥机

3.1.1干燥系统机应能长期连续和间断运行，启动、运行和停机应平稳、安全可靠，并能带载启动。

3.1.2驱动电机为变频调速电机，电机与减速机、减速机与滚筒均通过靠背轮连接。应满足20%～100%范围内的来料负荷变化。

3.1.3所有接触物料的设备部件及配备管道材料应达到物料防腐要求，过流件采用321或304。

3.1.4规格型号： XSG-20，装机功率：投标方确定

3.1.5设备材质不锈钢304

3.1.6分级环，位于干燥室上部，304制作，保证合格产品可以离开干燥室，颗粒较大和潮湿的物料返回干燥室继续被粉碎和干燥。

3.1.7所有外露的旋转、移动部件均设置防护罩、防护栅或防护栏杆，以保证运行人员人身安全。

3.1.8干燥机械搅拌的旋转速度、角度，热风分布室环隙风速、风压等均优化设计，有效防止了干燥塔内壁粘料及环隙落料现象；主机采用变频控制。
