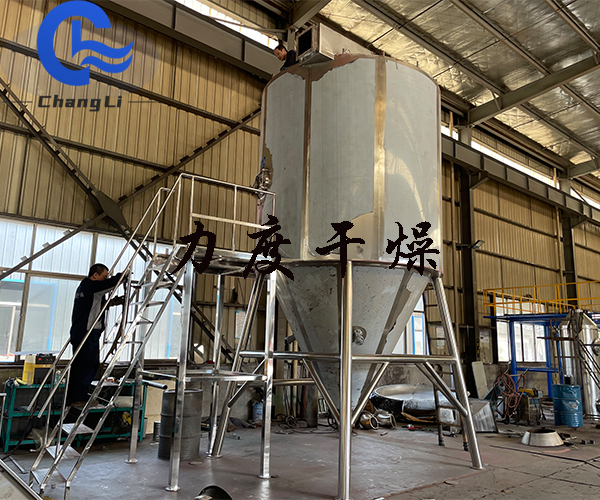

一、 蛋白质粉喷雾干燥机设计条件

1、料液条件

物料名称： 蛋白质粉

初水分: ～60%

终水分: ～5%

水分蒸发量： ～80Kg/h

2、工艺条件

雾化方式： 离心式

雾滴与热空气接触方式： 并流式

热源和加热方式：燃气热风炉

除尘方式： 二级旋风

系统材质要求： 见配置清单

3、设计气象条件（标准）

大气压力: 101.3KPa

环境温度： 20℃

相对湿度： 80%

4、公用工程

4.1、电源

动力电源： 380VAC，3相5线，50HZ

装机功率： 传动32Kw

4.2、用水量

压力： 0.2MPa

用量： 500kg/h

4.3、设备占地面积约（长×宽×高）m

长×宽×高 10×8×10

4.4、压缩空气

耗量： 0.2m3/min

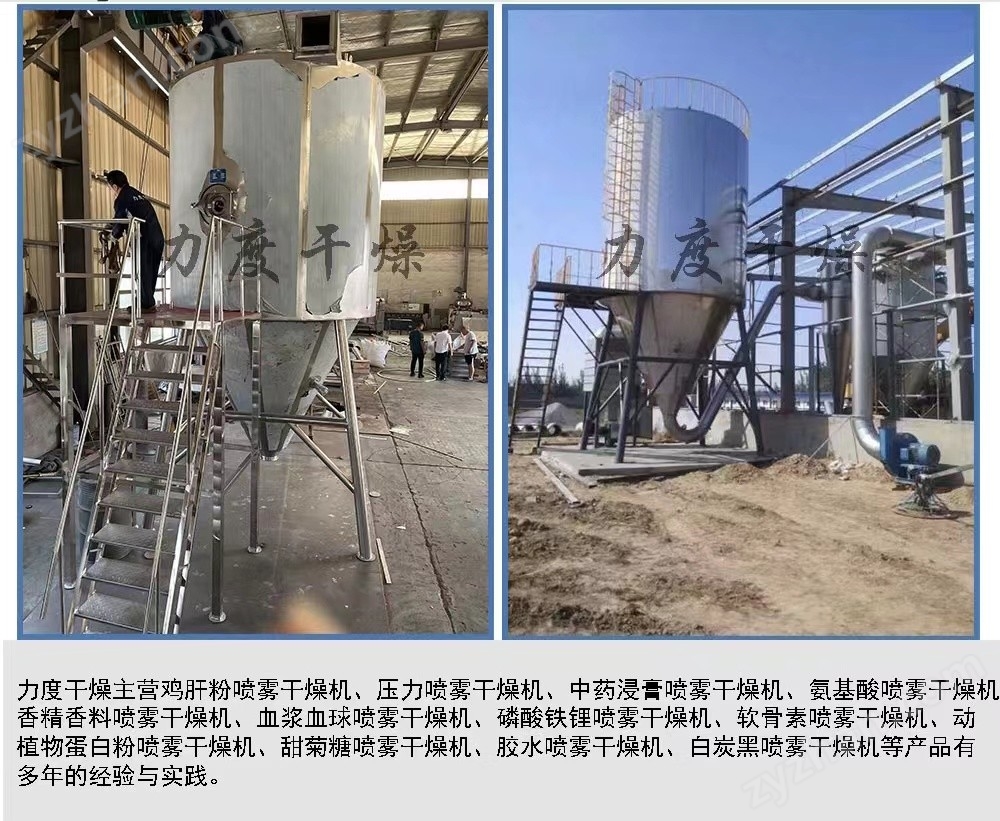

二、 蛋白质粉喷雾干燥机技术参数

水分蒸发量

（纯净水蒸发） ～80Kg/h 雾化器

LPG-150 转速15500rpm

盘径140mm

塔径/塔高 3.4M/9M 装机功率 传动～25KW

干燥系统形式 开式循环系统 供料方式 螺杆泵稳定送料

热风接触方式 并流方式 热源方式 燃气热风炉

除尘方式 二级旋风 雾化方式 离心式雾化

控制方式 人机界面

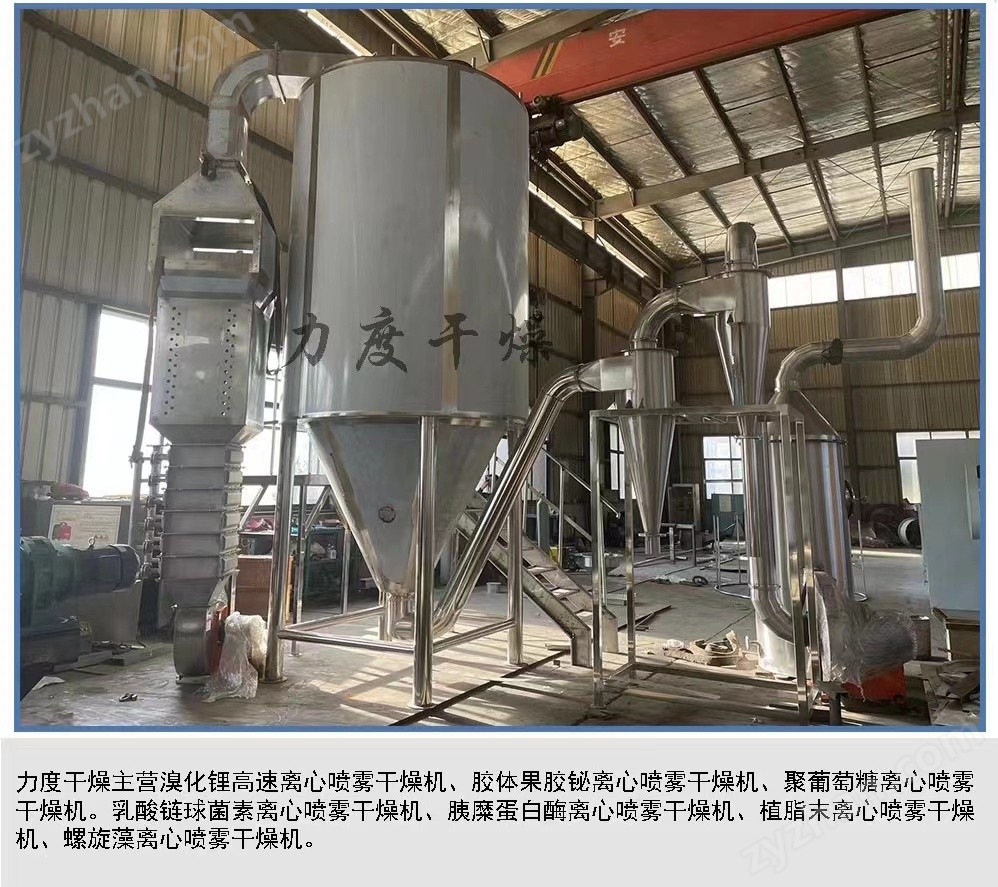

三、蛋白质粉喷雾干燥机配置明细表

位号 名 称 型 号 数

量 材质 备 注

供料系统 ：

1 螺杆泵 G10-2 200L/h 1台 SUS304L 0.55KW

2 进料管道、阀门 DN20，卫生级 1套 SUS304L

3 清水罐 300L 1只 SUS304L 用户自配

4 料液罐 500L，带保温搅拌 1只 SUS304L 用户自配

介质循环系统 ：

1 送风机 4-72 1台 Q235 5.5KW

2 引风机 9-26 1台 Q235 18.5KW

3 热风保温管道 内δ=2mm，外δ=1.5mm 1套 内外SUS304 岩棉保温δ=75mm

4 排粉管道 δ=2mm 1套 SUS304L 设快开清洗口

5 管道连接件 法兰或快装式 1套 SUS304

空气加热净化系统 ：

1 初、中效空气过滤器 1套 外框SUS304 无纺布

2 热风炉 20G锅炉板 1套 30万大卡

3 燃烧器 RY-45 1套 进口利雅路

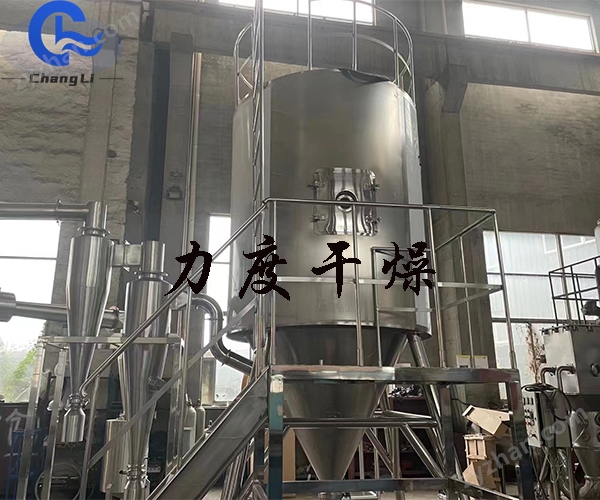

干燥主机及物料收集系统 ：

1 喷雾干燥室 D3400H9000

锥体夹角为54°

1套 内壁SUS304L

内壁厚2mm

外壁SUS304

外壁厚1.5mm 内外满焊，内壁焊缝镜面抛光Ra≤0.4μm，外壁亚光，塔顶花纹板SUS304 δ=3mm

2 进风蜗壳 内δ=2.0mm，外δ=1.5mm 1套 SUS304 对数螺旋线式

3 热风分配器 δ=2.0mm 1套 SUS304L 双向导风式

4 离心雾化器 LPG-150 1台 SUS304L 5.5Kw，变频调节，转速15500r/min雾化盘直径140mm

5 照明装置 100W 2套 冷射灯

6 观察人孔 510×610 1套 内SUS304L，外SUS304 视镜Φ200

7 保温 总厚75mm 1套 岩棉

8 气动锤 SK-40 4只 铸铝 带防护链

9 旋风分离器 XF750/XF850，δ=2mm 2只 SUS304L 内镜面板

10 卸料阀 1台 SUS304L 0.75KW，观察玻璃

控制系统 ：

1 控制柜 1台 碳钢喷塑

2 变频器 雾化器、螺杆泵 2台 国内品牌

3 低压电器 1套 正泰

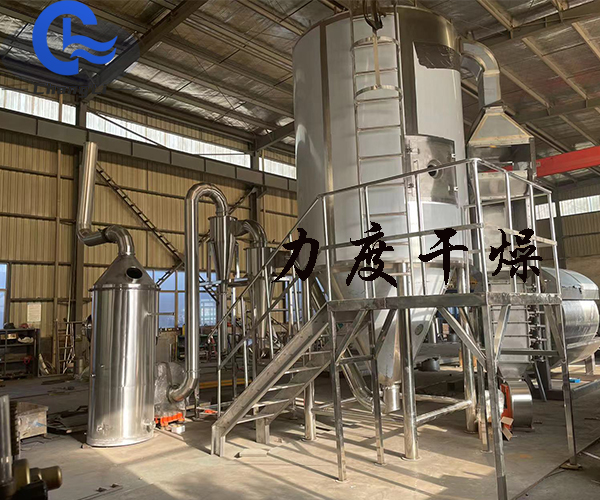

其他配套系统 ：

1 爬梯、护栏、平台 1套

2 干燥塔支架 1套 需方自建
